Артикул: О-02654

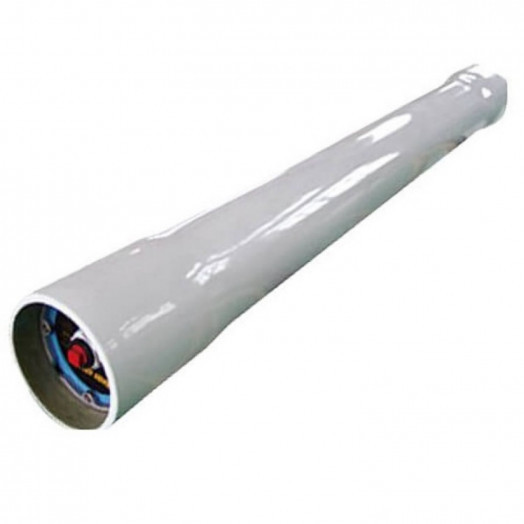

Корпус мембраны NOYI 4040 NY4-E-300-1-O-1-W-G 300PSI (END PORT)
Получить доступ к оптовым ценам
Корпус мембраны NOYI 4040 NY4-E-300-1-O-1-W-G 300PSI (END PORT)
Корпус мембраны NOYI 4040 NY4‑E‑300‑1‑O‑1‑W‑G 300 PSI (END PORT) — напорный корпус из стеклопластика (FRP) для размещения одного рулонного мембранного элемента типоразмера 4040. Предназначен для использования в коммерческих и промышленных установках обратного осмоса. Маркировка «300 PSI» указывает на расчётное рабочее давление до 300 psi (≈20,7 бар), исполнение «END PORT» — на торцевое подключение. Корпус рассчитан на эксплуатацию в составе систем водоподготовки с повышенными требованиями к надёжности соединений и стойкости к коррозии.
1. Основные характеристики
| Параметр | Значение |
|---|---|
| Модель | NOYI NY4‑E‑300‑1‑O‑1‑W‑G |
| Тип корпуса | Напорный, FRP (стеклопластик с армированием) |
| Типоразмер мембраны | 4040 (4″ × 40″) |
| Количество мембран в корпусе | 1 шт. |
| Рабочее давление | до 300 psi (≈20,7 бар) |
| Тип подключения | Торцевое (end port) |
| Материал корпуса | FRP (стекловолокно + полимерная матрица) |
| Назначение | Обратный осмос, промышленная и коммерческая водоподготовка |
2. Технические параметры
| Параметр | Значение |
|---|---|
| Рабочее давление | до 300 psi (≈20,7 бар) |
| Испытательное давление | до 150 % от рабочего (по нормативам) |
| Максимальная температура среды | до 45 °C (стандартное исполнение) |
| Диаметр корпуса (наружный) | ~102 мм (4″) |
| Длина корпуса | ~1016 мм (40″), с крышками — больше |
| Присоединительные размеры | По спецификации (обычно 3/4″, фланцевое/резьбовое) |
| Направление потока | Тангенциальное (в рамках торцевого подключения) |
| Уплотнения | EPDM (стандартно), возможна замена под среду |
| Вес корпуса (без мембраны и крепежа) | ~8,5 кг |
3. Конструкция и особенности
| Особенность | Описание |
|---|---|
| FRP‑обечайка | Прочная намотка стекловолокна обеспечивает высокую прочность при сравнительно малом весе и полную коррозионную стойкость |
| Торцевые крышки | Из инженерного пластика; рассчитаны на многократную сборку/разборку без потери герметичности |
| Внутренняя поверхность | Гладкая, с минимальной адгезией загрязнений — упрощает промывку и снижает риск биоплёнки |
| Центрирующие элементы | Внутренние направляющие для точной установки мембраны и исключения проворота при работе |
| Совместимость | Подходит для мембран типоразмера 4040 от основных производителей (Vontron, Filmtec, CSM, Toray и др.) |
| Герметизация | Уплотнительные кольца по периметру крышек и портов; конструкция рассчитана на длительную эксплуатацию без протечек |
| Контроль качества | Каждый корпус проходит гидравлические испытания; маркировка содержит серийный номер и параметры |
4. ТРЕБОВАНИЯ К ВОДЕ
| Параметр | Допустимое значение |
|---|---|
| Мутность | ≤ 1 NTU (желательно ≤ 0,5 NTU) |
| Содержание взвешенных веществ | ≤ 5 мг/л |
| Железо общее | ≤ 0,1 мг/л |
| Марганец | ≤ 0,05 мг/л |
| Хлор свободный | ≤ 0,1 мг/л (для полиамидных мембран) |
| Индекс SDI (15 мин) | ≤ 5 (желательно ≤ 3) |
| pH исходной воды | 3–11 (в зависимости от мембраны и уплотнений) |
| Температура воды | 5–35 °C (рабочий диапазон для мембран; корпус выдерживает до 45 °C) |
| Органические загрязнения | Ограничены по SDI и окисляемости; при высоком содержании — обязательна предочистка |
5. Комплект поставки (типовой)
| Позиция | Количество | Примечание |
|---|---|---|
| Корпус NOYI (обечайка FRP) | 1 шт. | В сборе или раздельно, по спецификации |
| Торцевые крышки (end caps) | 2 шт. | С посадочными местами под уплотнения |
| Уплотнительные кольца (O‑rings) | 2–4 шт. | EPDM (возможны другие материалы по запросу) |
| Крепёжные элементы (хомуты/болты, гайки, шайбы) | 1 комплект | Для фиксации крышек и герметизации стыка |
| Паспорт изделия / руководство по эксплуатации | 1 экз. | На русском языке |
| Маркировочная табличка / шильдик | 1 шт. | С техническими данными и серийным номером |
6. Принцип работы в системе
| Этап | Описание |
|---|---|
| Подача исходной воды | Вода под давлением поступает через входной порт в корпус, далее движется вдоль мембраны в режиме тангенциального потока |
| Разделение на потоки | Под действием давления часть воды проходит через мембрану (пермеат), концентрат удаляется через линию сброса/рециркуляции |
| Сбор пермеата | Очищенная вода (пермеат) выводится через отдельный порт, далее направляется в накопительную линию или на доочистку |
| Контроль параметров | Давление и расход контролируются манометрами и расходомерами на входе, выходе и линии концентрата |
| Обслуживание | Периодическая промывка корпуса и мембраны, контроль SDI и качества пермеата; замена мембраны по мере снижения производительности |
7. Преимущества модели
| Преимущество | Обоснование |
|---|---|
| Высокая прочность при малом весе | FRP‑корпус выдерживает 300 psi при весе ~8,5 кг — это легче стальных аналогов и прочнее простых пластиковых решений |
| Коррозионная стойкость | Стеклопластик не подвержен коррозии, не ржавеет, устойчив к конденсату и агрессивным средам |
| Надёжность при высоком давлении | Конструкция рассчитана на работу до 300 psi — подходит для систем с повышенным давлением |
| Удобство обслуживания | Торцевые крышки позволяют быстро извлекать и устанавливать мембрану без демонтажа корпуса с рамы |
| Широкая совместимость | Подходит для большинства мембран 4040 и легко интегрируется в типовые схемы обратного осмоса |
| Экономичность и долговечность | FRP‑исполнение обеспечивает оптимальное соотношение цены и эксплуатационных характеристик; срок службы — многие годы при правильной эксплуатации |
