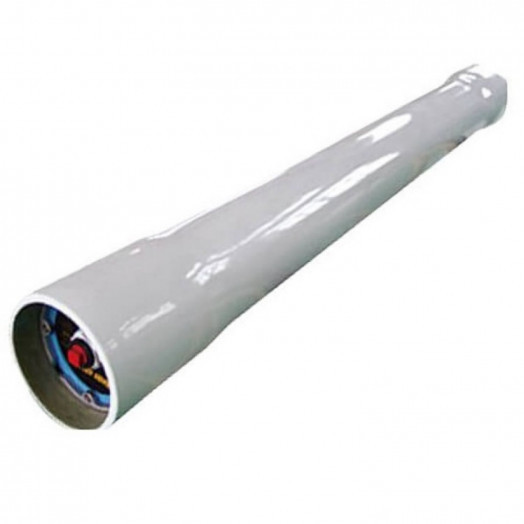

Корпус мембраны SEMTEC FRP MH4040F300E-2W (300PSI END PORT)
Получить доступ к оптовым ценам
Корпус мембраны SEMTEC FRP MH4040F300E-2W (300PSI END PORT)
Корпус мембраны SEMTEC FRP MH4040F300E‑2W (300 PSI END PORT) — напорный корпус из стеклопластика (FRP) для размещения двух рулонных мембранных элементов типоразмера 4040. Ключевое отличие от одноместных версий — повышенная производительность за счёт установки двух мембран при сохранении компактной компоновки благодаря торцевому подключению (END PORT). Рабочее давление до 300 psi (≈20,7 бар) делает модель подходящей для стандартных схем обратного осмоса.
1. Основные характеристики
| Параметр | Значение |
|---|---|
| Модель | SEMTEC MH4040F300E‑2W |
| Тип корпуса | Напорный, FRP (стеклопластик) |
| Типоразмер мембраны | 4040 (4″ × 40″) |
| Количество мембран в корпусе | 2 шт. |
| Рабочее давление | до 300 psi (≈20,7 бар) |
| Испытательное давление | до ~450 psi (150 % от рабочего) |
| Тип подключения | Торцевое (END PORT) |
| Материал обечайки | Стеклопластик (FRP) с контролируемой намоткой волокна |
| Цвет корпуса | Белый (W в маркировке) |
| Назначение | Промышленные и коммерческие системы обратного осмоса, обессоливание солоноватых вод, подготовка технологической и питьевой воды |
2. Технические параметры
| Параметр | Значение |
|---|---|
| Рабочее давление | до 300 psi (≈20,7 бар) |
| Испытательное давление | до ~450 psi |
| Максимальная температура среды | до 45 °C (стандартное исполнение) |
| Диаметр корпуса (наружный) | ~102 мм (4″) |
| Длина корпуса | ~1016 мм (40″), с крышками и портами — больше |
| Присоединительные размеры | По спецификации (обычно резьбовые 1″ или фланцевые малые DN) |
| Направление потока | Торцевой вход/выход (END PORT): питание и концентрат на торце, пермеат через центральную трубку |
| Уплотнения | EPDM (стандартно); для агрессивных сред — Viton/FKM |
| Вес корпуса (без мембран и крепежа) | ~8–9 кг |
3. Конструкция и особенности
| Особенность | Описание |
|---|---|
| Усиленная FRP‑обечайка | Намотка стекловолокна рассчитана на 300 psi и циклические нагрузки; конструкция оптимизирована под размещение двух мембран 4040 без потери жёсткости |
| Торцевые порты (END PORT) | Упрощённая обвязка для корпусов на 2 мембраны; удобно для компактных и модульных установок; меньше фитингов и соединений по сравнению с боковыми портами |
| Гладкая внутренняя поверхность | Минимальная адгезия загрязнений, снижение риска биоплёнки и облегчение CIP‑промывки |
| Центрирующие направляющие (на 2 мембраны) | Исключают проворот мембран, обеспечивают равномерный поток и стабильную производительность по обоим элементам |
| Совместимость | Подходит для мембран 4040 от ведущих производителей (Vontron, Filmtec, Hydranautics и др.) |
| Герметизация | Многоуровневая: уплотнительные кольца в портах и по стыку крышек, контролируемая затяжка крепежа по моменту |
| Контроль качества | Каждый корпус проходит гидроиспытания; маркировка содержит серийный номер, дату выпуска, параметры и отметку ОТК |
4. Требования к воде
| Параметр | Допустимое значение |
|---|---|
| Мутность | ≤ 1 NTU (желательно ≤ 0,5 NTU) |
| Содержание взвешенных веществ | ≤ 5 мг/л |
| Железо общее | ≤ 0,1 мг/л |
| Марганец | ≤ 0,05 мг/л |
| Хлор свободный | ≤ 0,1 мг/л (для полиамидных мембран) |
| Индекс SDI (15 мин) | ≤ 5 (желательно ≤ 3) |
| pH исходной воды | 3–11 (в зависимости от мембраны и уплотнений) |
| Температура воды | 5–35 °C (рабочий диапазон для мембран; корпус выдерживает до 45 °C) |
| Органические загрязнения | Ограничены по SDI и окисляемости; при высоком содержании обязательна предочистка (в т. ч. мешочные фильтры SUS 304‑BFL‑1/2/4, которые вы ранее рассматривали) |
5. Комплект поставки (типовой)
| Позиция | Количество | Примечание |
|---|---|---|
| Корпус SEMTEC (FRP‑обечайка) | 1 шт. | В сборе или раздельно, по спецификации |
| Крышки с торцевыми портами | 2 шт. | С посадочными местами под уплотнения |
| Уплотнительные кольца (O‑rings) | 6–8 шт. | EPDM (возможны другие материалы по запросу) |
| Крепёжные элементы (шпильки/болты, гайки, шайбы) | 1 комплект | Для фиксации крышек и герметизации стыка; обязателен контроль момента затяжки |
| Паспорт изделия / руководство по эксплуатации | 1 экз. | На русском языке, с техническими данными, схемой монтажа и моментами затяжки |
| Маркировочная табличка / шильдик | 1 шт. | С серийным номером, датой выпуска, параметрами и отметкой ОТК |
6. Принцип работы в системе
| Этап | Описание |
|---|---|
| Подача исходной воды | Вода под давлением (до 300 psi) поступает через торцевой входной порт; внутри корпуса поток равномерно распределяется между двумя мембранами в режиме тангенциального течения |
| Разделение на потоки | Под действием давления часть воды проходит через мембраны (пермеат) по центральным трубкам, концентрат удаляется через торцевой порт сброса/рециркуляции |
| Сбор пермеата | Очищенная вода (пермеат) от обеих мембран направляется на доочистку, в накопительную линию либо на повторное использование |
| Контроль параметров | Давление и расход контролируются манометрами и расходомерами на входе и линии концентрата; устанавливают датчики электропроводности и pH для контроля качества пермеата (актуально при работе со станциями дозирования AMC/APG/DPT) |
| Обслуживание | Периодическая CIP‑промывка корпуса и мембран, контроль SDI и качества пермеата; замена мембран по мере снижения производительности или роста перепада давления |
7. Преимущества модели
| Преимущество | Обоснование |
|---|---|
| Повышенная производительность на корпус | Две мембраны 4040 в одном корпусе дают больший выход пермеата при умеренном увеличении габаритов — это снижает количество корпусов и точек контроля в установке |
| Оптимальное рабочее давление 300 psi | Подходит для большинства задач по обессоливанию солоноватых вод и глубокой очистке без избыточных требований к насосам и арматуре |
| Компактный типоразмер 4040 | Меньшие габариты по сравнению с 8040 при достаточной производительности; удобно для модульных и пилотных установок |
| Простота обвязки за счёт END PORT | Торцевое подключение снижает количество фитингов, упрощает монтаж и обслуживание в корпусах на 2 мембраны |
| Оптимальный баланс веса и прочности | FRP‑обечайка обеспечивает высокую прочность при относительно небольшом весе (в отличие от полностью нержавеющих корпусов) |
| Широкая совместимость | Подходит для большинства мембран 4040 и легко интегрируется в типовые схемы обратного осмоса, включая гибридные установки (с УФ‑стерилизаторами, станциями дозирования и мешочными фильтрами) |
