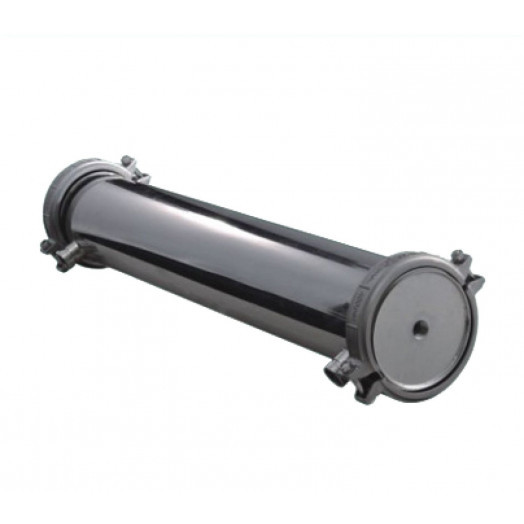

Корпус мембраны стальной 8040-1 SS SIDE CAP (без шва, SS7-8040)
    Артикул: О-02651

    Корпус мембраны стальной 8040-1 SS SIDE CAP (без шва, SS7-8040)

    Корпус мембраны стальной 8040-1 SS SIDE CAP (без шва, SS7-8040)

    Корпус мембраны стальной 8040‑1 SS SIDE CAP (без шва, SS7‑8040) — это напорный корпус для размещения рулонных мембранных элементов типоразмера 8040. Предназначен для эксплуатации в составе установок обратного осмоса при повышенных давлениях. Исполнение со side cap (боковой крышкой) и бесшовным исполнением обечайки обеспечивает повышенную прочность и надёжность при работе с высокими нагрузками. Материал корпуса — нержавеющая сталь, устойчивая к коррозии и воздействию агрессивных сред.

    1. Основные характеристики

    Параметр Значение
    Модель SS7‑8040
    Тип корпуса Напорный, стальной, бесшовное исполнение
    Типоразмер мембран 8040 (8″ × 40″)
    Количество мембран в корпусе 1 шт.
    Тип крышки Side cap (боковая крышка)
    Материал обечайки Нержавеющая сталь (аналог AISI 304/316, в зависимости от исполнения)
    Исполнение шва Без шва (цельнотянутая/бесшовная труба)
    Назначение Обратный осмос, высокое давление

    2. Технические параметры

    Параметр Значение
    Рабочее давление до 290 psi
    Испытательное давление до 150 % от рабочего (по нормативам)
    Максимальная температура среды до 45–50 °C (стандартное исполнение)
    Диаметр корпуса (наружный) ~203 мм (8″)
    Длина корпуса ~1016 мм (40″), с учётом крышек — больше
    Присоединительные размеры По спецификации (фланцевое/резьбовое соединение, DN/NPT и т. п.)
    Направление потока Тангенциальное (вход/выход по касательной к корпусу)
    Уплотнения EPDM/Viton (в зависимости от среды и температуры)
    Вес корпуса (без мембраны и крепежа) ~41,7 кг

    3. Конструкция и особенности

    Особенность Описание
    Бесшовная обечайка Повышенная прочность, отсутствие сварного шва снижает риск коррозии и разрушения под давлением
    Боковая крышка (side cap) Упрощает монтаж/демонтаж мембраны, обеспечивает герметичность при правильной затяжке
    Внутренняя футеровка/обработка Полировка внутренней поверхности для снижения адгезии загрязнений и упрощения промывки
    Усиленные торцевые элементы Для равномерного распределения давления и предотвращения деформаций
    Совместимость С мембранными элементами 8040 от ведущих производителей (Filmtec, Toray, Hydranautics и др.)
    Защита от проворота мембраны Внутренние направляющие/фиксаторы (в зависимости от модификации)

    4. ТРЕБОВАНИЯ К ВОДЕ

    Параметр Допустимое значение
    Мутность ≤ 1 NTU (желательно ≤ 0,5 NTU)
    Содержание взвешенных веществ ≤ 5 мг/л
    Железо общее ≤ 0,1 мг/л
    Марганец ≤ 0,05 мг/л
    Хлор свободный ≤ 0,1 мг/л (для полиамидных мембран)
    Индекс SDI (15 мин) ≤ 5 (желательно ≤ 3)
    pH исходной воды 3–11 (в зависимости от мембраны и уплотнений)
    Температура воды 5–35 °C (рабочий диапазон для мембран; корпус выдерживает до 50 °C)
    Органические загрязнения Ограничены по SDI и окисляемости; при высоком содержании — обязательна предочистка

    5. Комплект поставки (типовой)

    Позиция Количество Примечание
    Корпус SS7‑8040 (обечайка + side cap) 1 шт. В сборе или раздельно, по спецификации
    Уплотнительные кольца (O‑rings) 2–4 шт. EPDM или Viton, в зависимости от среды
    Крепёжные элементы (болты/шпильки, гайки, шайбы) 1 комплект Для фиксации боковой крышки
    Паспорт изделия / руководство по эксплуатации 1 экз. На русском языке
    Маркировочная табличка / шильдик 1 шт. С техническими данными и серийным номером

    6. Принцип работы в системе

    Этап Описание
    Подача исходной воды Вода под высоким давлением поступает через боковой/торцевой порт в корпус
    Прохождение через мембрану Под действием давления часть воды проходит через полупроницаемую мембрану (пермеат), а концентрат удаляется
    Разделение потоков Пермеат выходит через отдельный порт, концентрат — через порт сброса/рециркуляции
    Контроль давления Давление поддерживается насосной станцией и контролируется манометрами на входе/выходе
    Промывка и обслуживание Периодическая химическая промывка для удаления отложений; замена мембраны по мере снижения производительности

    7. Монтаж и подключение

    Действие Рекомендации
    Выбор места установки Ровная, жёсткая поверхность; доступ для обслуживания и замены мембраны
    Крепление корпуса На раму/опоры с виброизоляцией; фиксация хомутами или кронштейнами
    Подключение трубопроводов Фланцевое или резьбовое соединение; обязательна установка запорной арматуры на всех линиях
    Проверка герметичности Опрессовка системы давлением 1,25–1,5 от рабочего, контроль утечек
    Установка КИП Манометры на входе, выходе и линии концентрата; датчики давления/расхода по необходимости
    Пусконаладка Промывка корпуса чистой водой, проверка уплотнений, постепенный выход на рабочее давление
    Безопасность Использование СИЗ, соблюдение правил работы с высоким давлением; исключение резких скачков давления

    8. Преимущества модели

    Преимущество Обоснование
    Высокая прочность Бесшовное исполнение обечайки и сталь повышенной толщины выдерживают высокие давления
    Надёжная герметизация Боковая крышка с качественными уплотнениями исключает протечки
    Удобство обслуживания Быстрый доступ к мембране без демонтажа корпуса с рамы
    Долговечность Нержавеющая сталь устойчива к коррозии, срок службы — десятки тысяч часов при правильной эксплуатации
    Совместимость Подходит для большинства мембран 8040 и легко интегрируется в существующие системы обратного осмоса
    Соответствие стандартам Соответствует требованиям ASME, PED или аналогичным нормативам (в зависимости от сертификата производителя)
